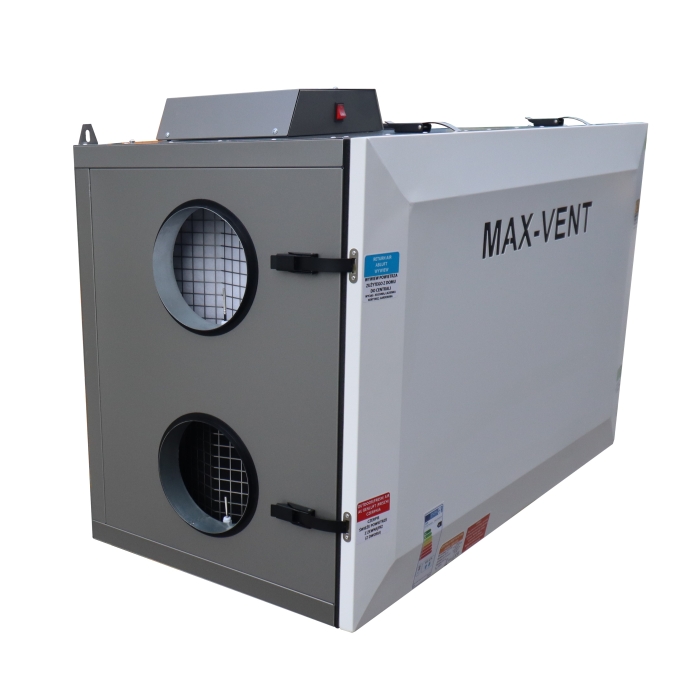

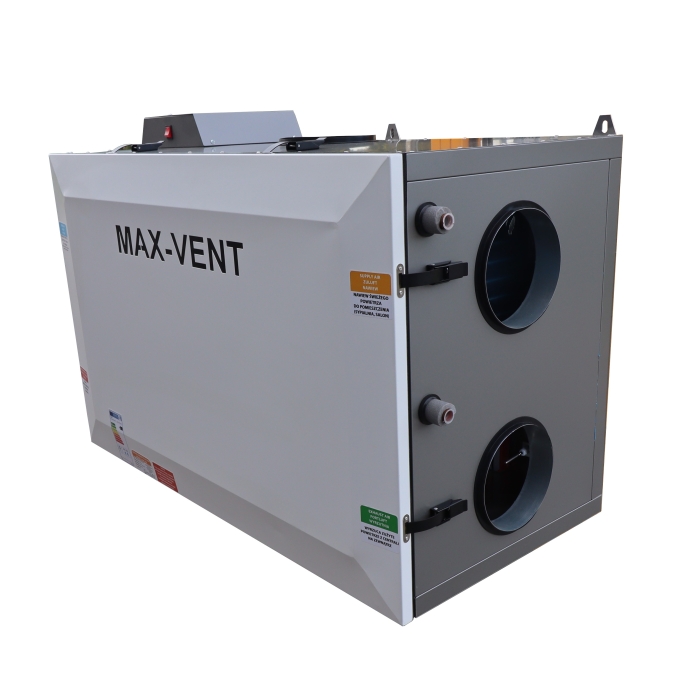

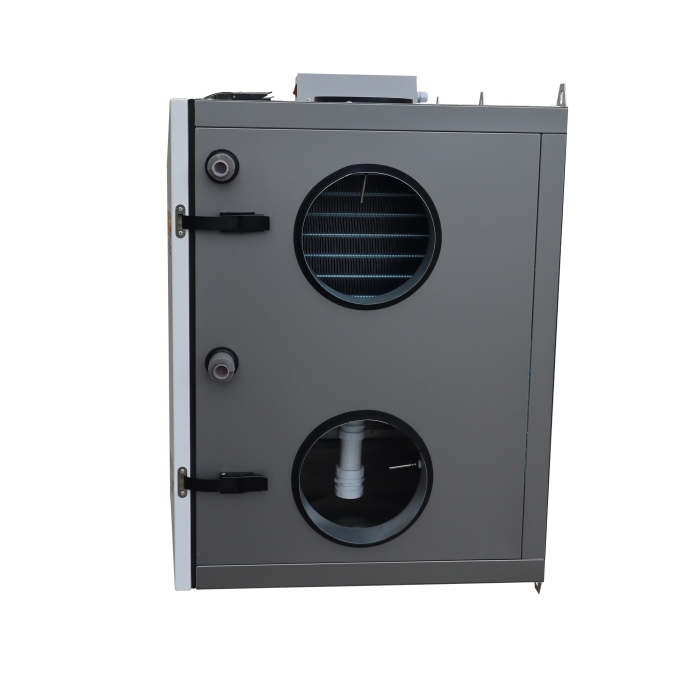

Centrala wentylacyjna rekuperator + sterownik + chłodnica klimatyzacji + wentylator recyrkulacyjny+ sterowanie strefowe

Specyfikacja urządzenia

Wentylator i jonizator

• Wentylator EC o maksymalnej wydajności do 950 m³/h

• Wbudowany jonizator – jony ujemne pomagają:

  • zabijać bakterie, wirusy i grzyby

  • ułatwiać oddychanie

  • oczyszczać i odświeżać powietrze

  • przyśpieszać odpoczynek

  • wzmagać koncentrację

  • pomagać w nauce

  • polepszać kondycję

Parametry techniczne

• Średnica króćca: 200 mm

• Wbudowany wentylator recyrkulacyjny o wydajności 900 m³/h

• Wbudowana chłodnica glikolowa lub freonowa (wg wymagań), moc ok. 5 kW

• Automatyczna regulacja temperatury, klimatyzacja itd.

• Wbudowana automatyczna przepustnica recyrkulacyjna (samoczynna regulacja przepływu)

• Maksymalne obroty: 2400 obr/min

• Filtry klasy G4

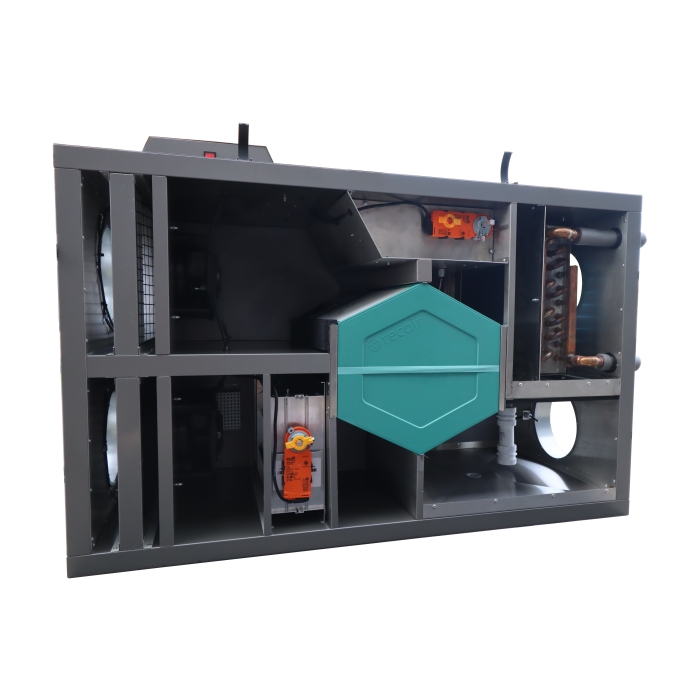

• Rekuperator przeciwprądowy – wyciągany, łatwy do mycia

• Sprawność rekuperatora: 65–92% (w zależności od różnicy temperatur przepływu)

• Moc urządzenia: 150–510 W

• Wbudowany system oczyszczania powietrza (mikrocząstki)

• System antystatyczny

Konstrukcja i izolacja

• Obudowa z blachy 0,7 mm alum-cynk

• Grubość izolacji: 40 mm (4 cm)

• Izolacja akustyczna

• Izolacja cieplna kominkowa odporna na wysokie temperatury, z płaszczem aluminiowym

• Odpływ skroplin

Funkcje i sterowanie

• Bardzo dobry stosunek ceny do jakości

• Regulator prędkości obrotowej

• Temperatura pracy: –25 do +50°C

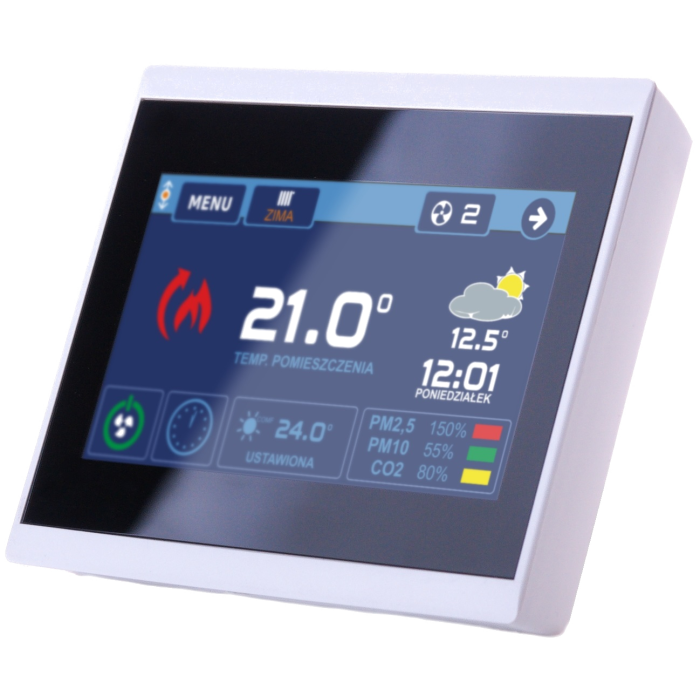

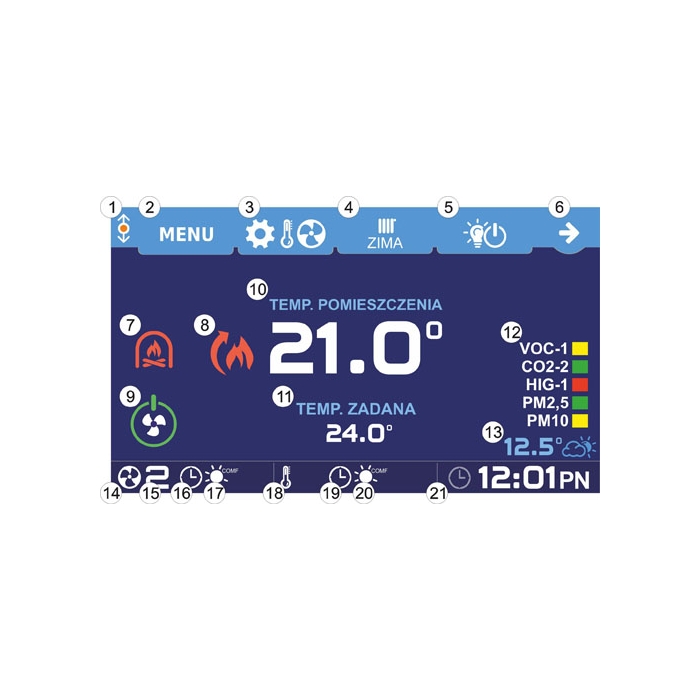

• Sterownik: panel dotykowy

• Czujnik wilgotności

• Tryb pracy kominkowej

• Automatyczne czasowe osuszanie wymiennika

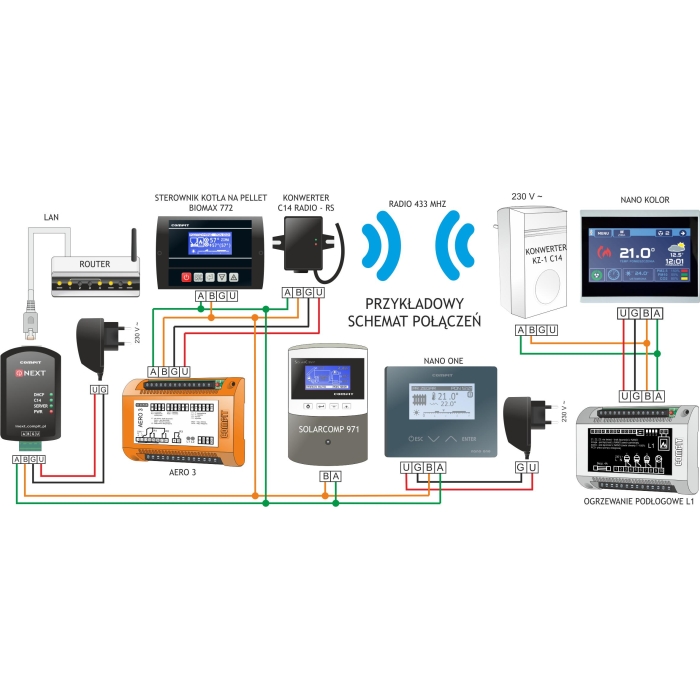

• Integracja z centralą alarmową i systemami automatyki

• Programowane strefy czasowe

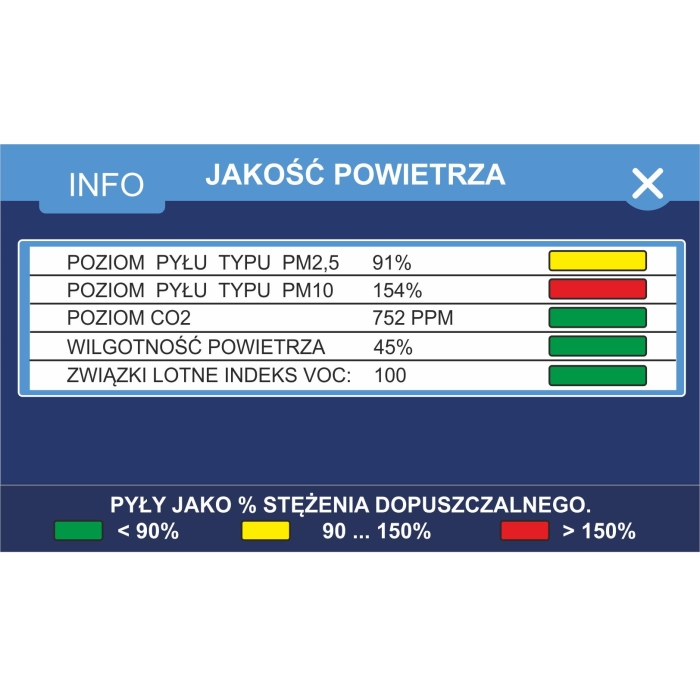

• Intuicyjna kontrola jakości powietrza

• Automatyczne dopasowanie jakości powietrza do obiektu

By-pass i klimatyzacja

• By-pass mechaniczny 100%

• By-pass mechaniczny do recyrkulacji – automatyczny

• Sterowanie klimatyzacją kanałową opartą na pompie ciepła z chłodnicą wody lodowej lub możliwością zastosowania chłodnicy freonowej

PRODUKT POLSKI

Filtr – wkład wykonany z włókniny klasy G4. Nie musisz kupować drogich filtrów!

Możliwe jest łączenie kilku filtrów, np.: G4 + F9 + H14 Dzięki temu smog może zostać zredukowany o około 80–90%.

Filtr

• Włóknina G4 (wywiew i nawiew)

• Bardzo tani filtr – możliwość wymiany samej włókniny (koszt 2–4 zł)

• Możliwość dowolnej konfiguracji filtra: od G1 do U15 (w tym filtry stosowane na salach operacyjnych)

• Możliwość łączenia kilku filtrów jednocześnie

• Przystosowany do pracy przemysłowej

Wbudowany czujnik wilgotności

Umożliwia regulację pracy centrali w zależności od wilgotności powietrza.

Specyfikacja techniczna

• Wydajność: 450 m³/h (w zależności od zastosowanego filtra)

• Wydajność centrali: 450 m³/h

• Moc: 150–510 W

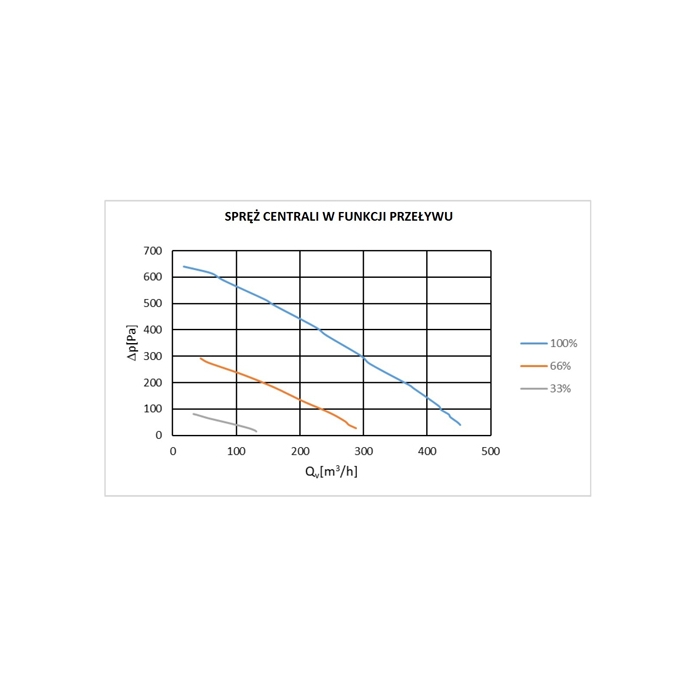

• Ciśnienie: do 400 Pa

• Wydajność wentylatorów EC: 3 × 950 m³/h (wraz z wentylatorem recyrkulacyjnym)

• Zasilanie: 230 V / 50 Hz

• Sprawność odzysku ciepła: 65–92%

• Obroty silnika: 2400 obr/min

• Poziom hałasu: 24–40 dB(A) (z odległości 3 m)

• Maksymalna temperatura pracy: do 45°C

• Materiał obudowy: blacha alum-cynk 0,7 mm

• Izolacja: wełna 40 mm

• Filtr nawiewu: G4

• Filtr wyciągu: G4

• Średnica króćców: 200 mm

• Sprawność rekuperatora: do 95%

• Rekuperator przeciwprądowy, wykonany z blachy

• System antyzamrożeniowy

• Waga: około 100 kg

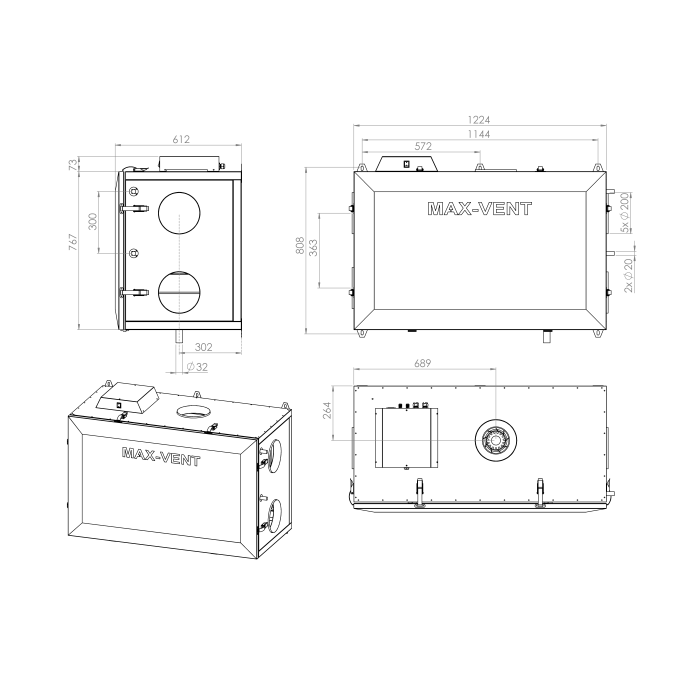

• Wymiary: 1224 × 767 × 612 mm

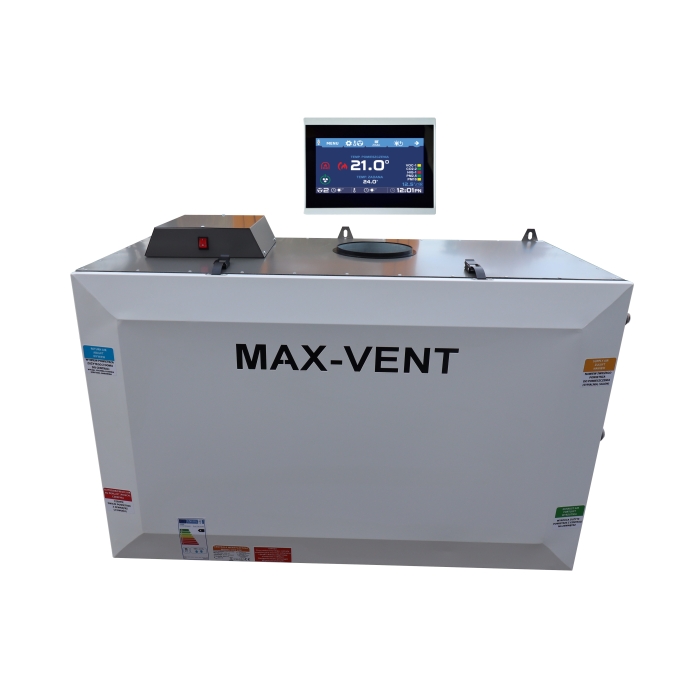

• Panel dotykowy

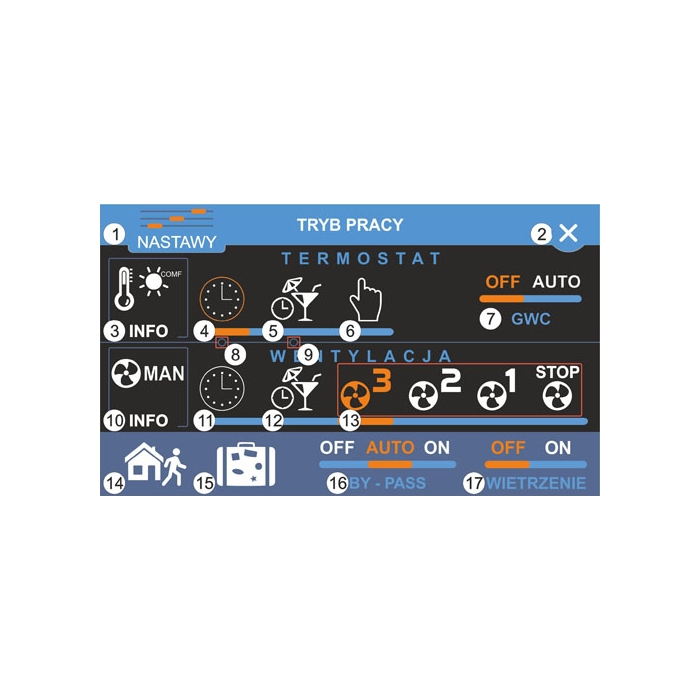

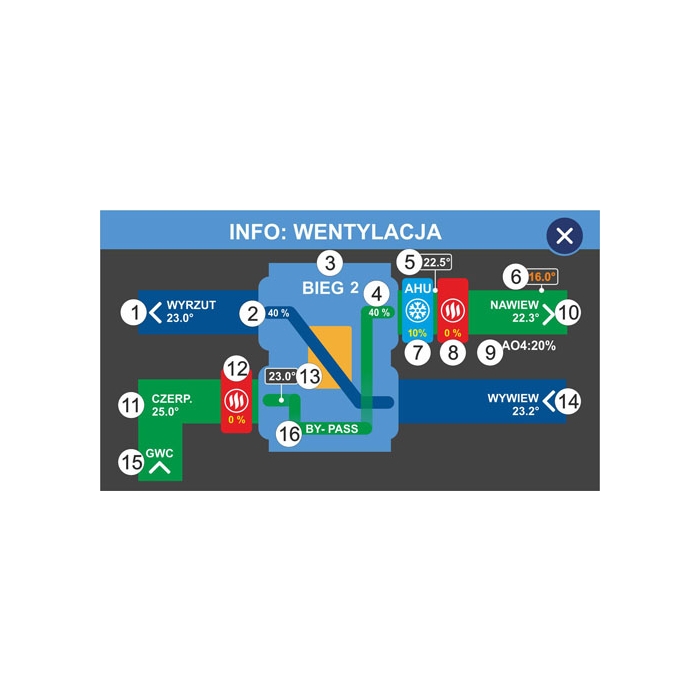

Sterownik umożliwia

• Pomiar temperatur

• Regulację siły nawiewu

• Sterowanie by-pass

• Ustawianie harmonogramu

• Sterowanie nagrzewnicą

• Załączanie sterowania GWC

• Konfigurację sterowania chłodnicą wtórną

• Załączanie nagrzewnicy wstępnej

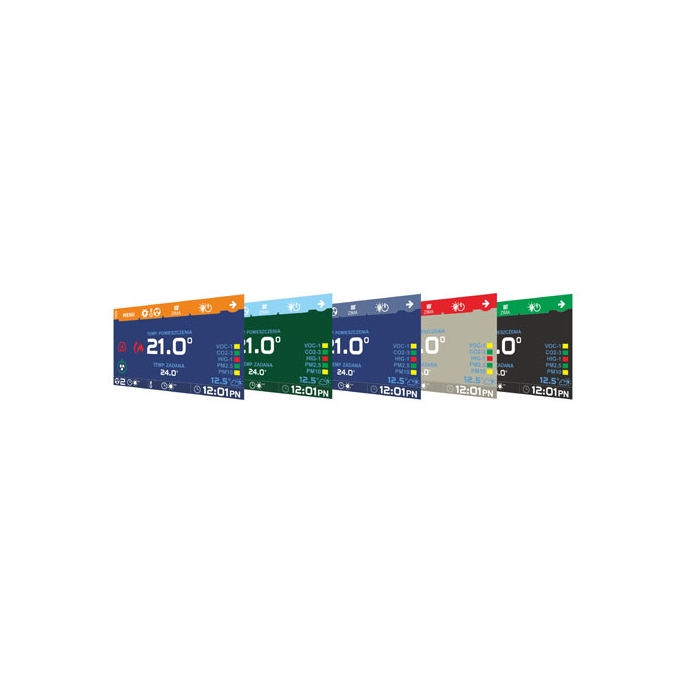

• Wybór koloru tła

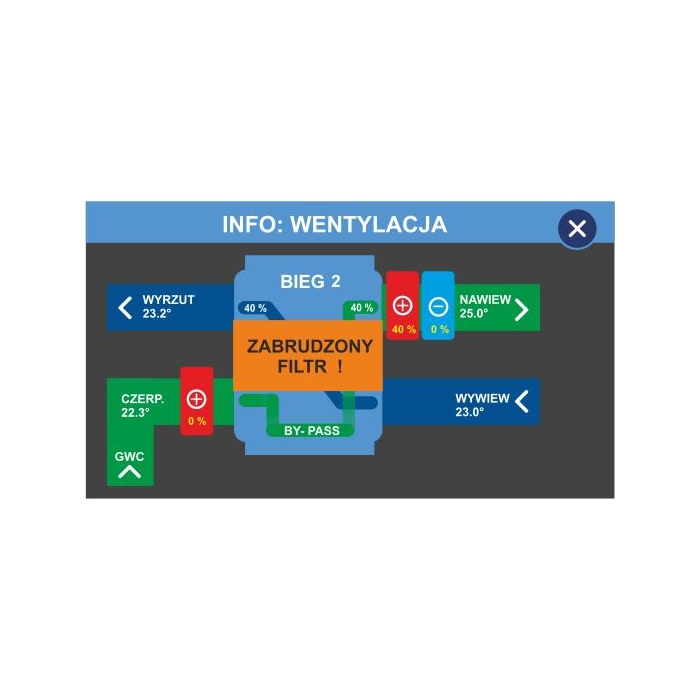

• Sygnalizację zabrudzenia filtra

• Sterowanie nagrzewnicą i chłodnicą freonową (możliwość podłączenia klimatyzacji)

• Sterowanie strefowe

• …i wiele innych funkcji

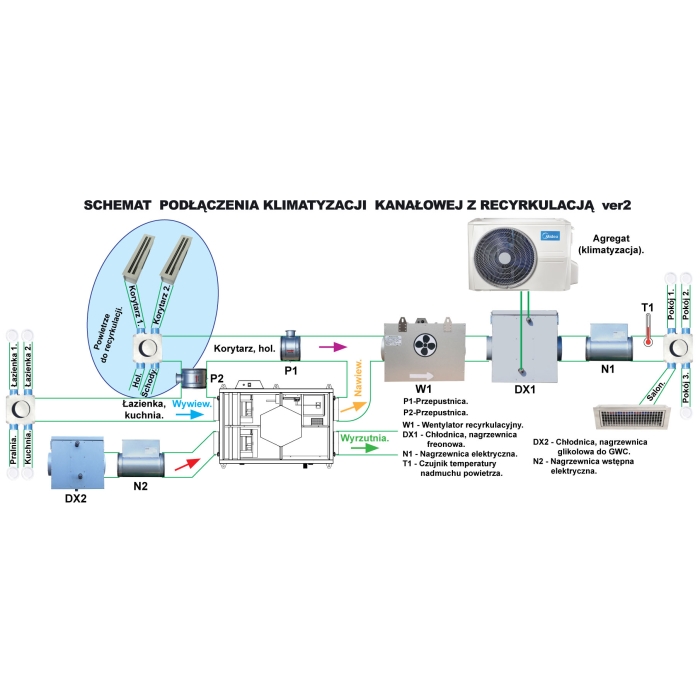

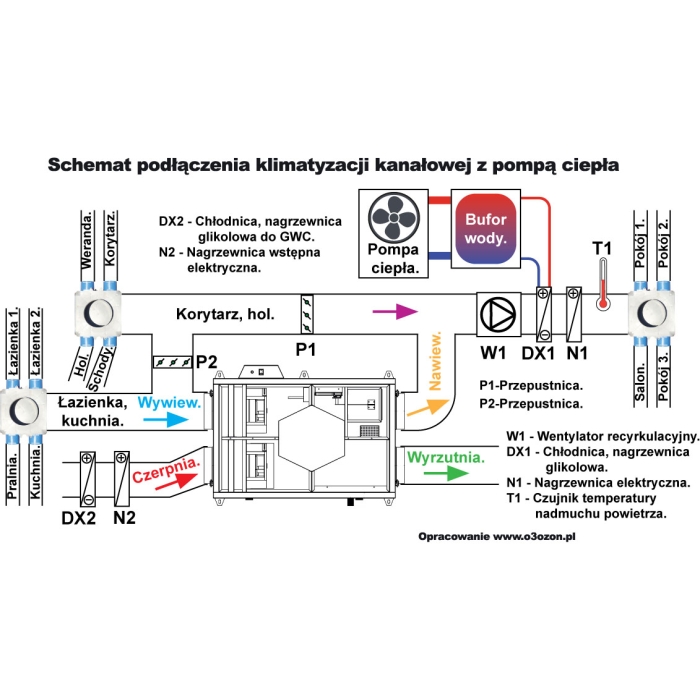

Klimatyzacja kanałowa

Uwaga: Klimatyzacja kanałowa:

• latem obniża temperaturę w pomieszczeniach o 4–7°C,

• zimą ogrzewa pomieszczenia do 20–22°C, jeśli temperatura zewnętrzna nie spada poniżej –2°C i instalacja jest poprawnie wykonana.

Wymaga ogrzewania alternatywnego, ale jej montaż jest opłacalny, ponieważ:

• koszty montażu są dużo niższe niż w przypadku GWC

• efektywność jest kilkukrotnie wyższa niż GWC

• obsługa i czyszczenie są bardzo łatwe

• bardzo niskie koszty ogrzewania obiektu – zwrot inwestycji 2–3 sezony

• niskie koszty eksploatacyjne

• brak jednostek wewnętrznych klimatyzacyjnych

• bardzo prosta instalacja (jednostka zewnętrzna + chłodnica freonowa)

• …i wiele innych zalet

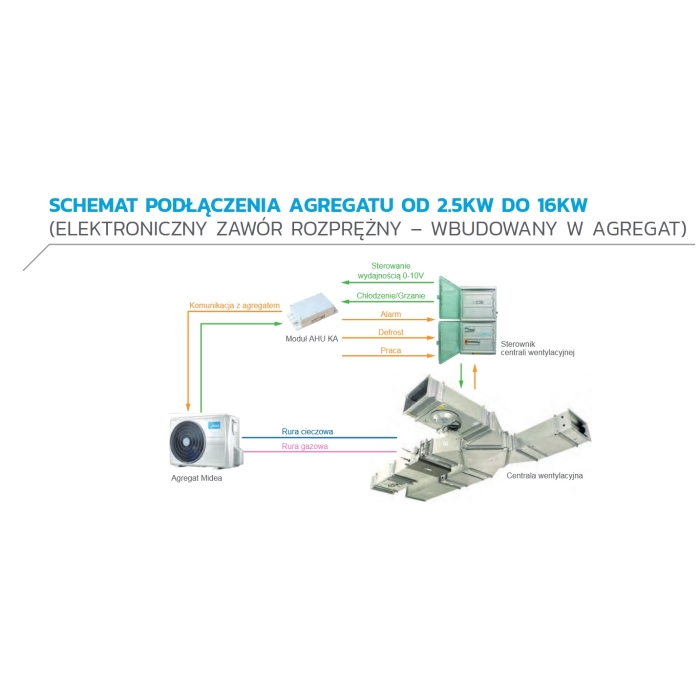

Układ sterowania klimatyzacją może być realizowany za pomocą centrali CWK 450/200.

▶️ Film prezentujący klimatyzację kanałową montowaną na budowie

https://youtu.be/Q7dLoz2SoaM

Cechy wyróżniające centralę Janek 450

• Wbudowany wentylator recyrkulacyjny o wydajności 900 m³/h

• Wbudowana chłodnica glikolowa lub freonowa (wg wymagań), moc ok. 5 kW

• Automatyczna regulacja temperatury, klimatyzacja itd.

• Wbudowana automatyczna przepustnica recyrkulacyjna (samodzielnie reguluje przepływ recyrkulacyjny)

• Obsługa klimatyzacji

• Najlepsze niemieckie wentylatory

• Najwyższej klasy sterowanie do klimatyzacji kanałowej

• Wymiennik renomowanej firmy

• Dwie tace ociekowe

• Obsługa sterowania strefowego

• Wysoka efektywność grzania i chłodzenia

• Bardzo niskie koszty utrzymania

• Prosta, niezawodna konstrukcja

• Standaryzacja części (wszystko można łatwo dopasować)

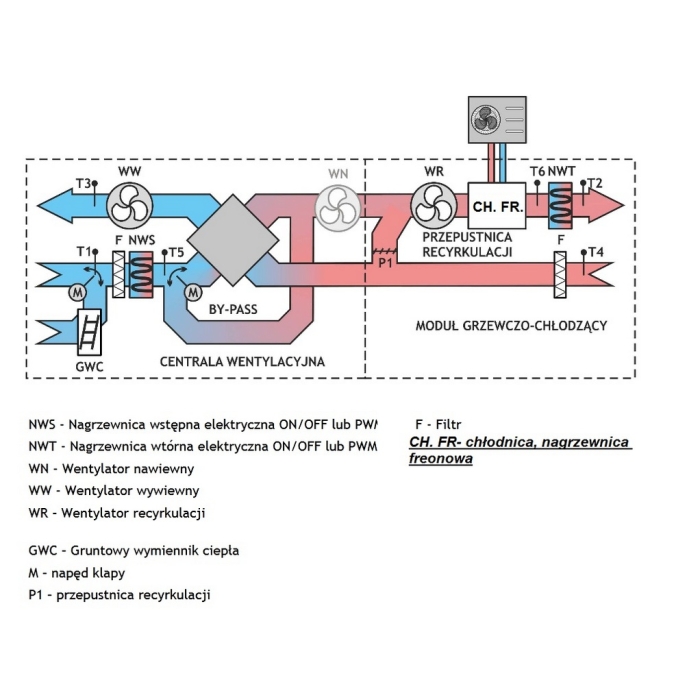

Opis technologiczny

Centrala Janek 450 to w pełni automatyczne urządzenie do grzania i chłodzenia. Dzięki zastosowaniu recyrkulacji sprawność systemu wentylacji wzrasta nawet do 98%.

Możliwe konfiguracji i połącznie centrali

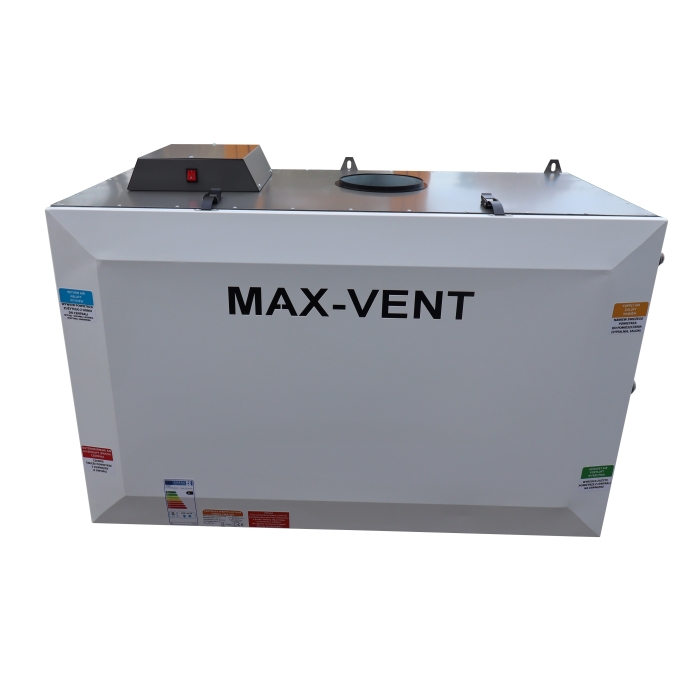

Zobacz prezentację systemu MAX-VENT gen2 , bardzo łatwo go zamontujesz, a z kanału na youtube  Piotr Paruszewski  nauczysz się jak robić rekuperację,  jak zamontować urządzenia, jak dobrać , jak zaprojektować wentylację z rekuperacją i klimatyzacją kanałową---   ps nie jest to trudne, zobacz i przekonaj się sam
