Chłodnica-nagrzewnica wodna kanałowa 40 kW 200 mm z wentylatorem EC do klimatyzacji na wodzie lodowej

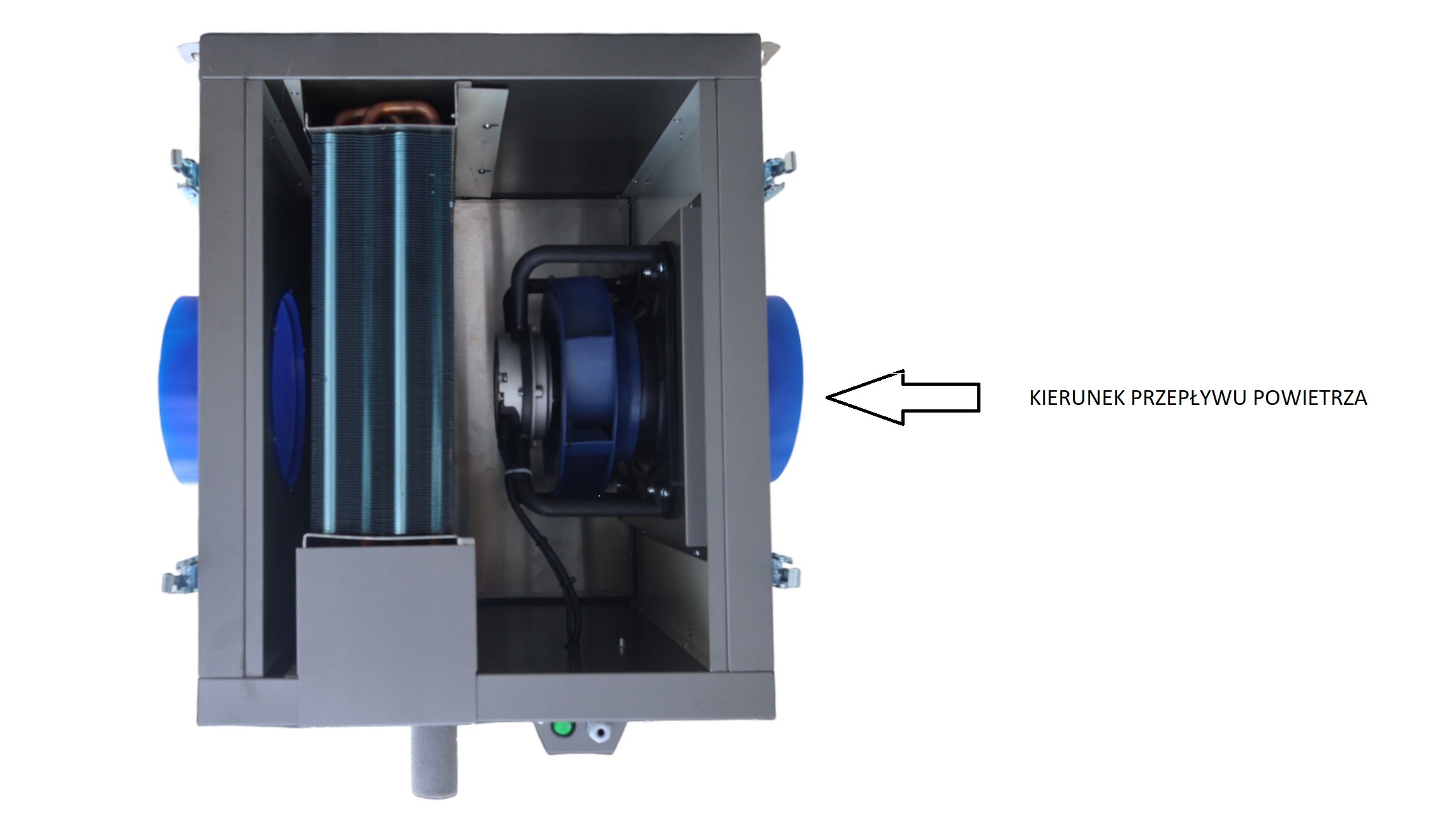

Wersja prawa – kierunek przepływu powietrza z prawej do lewej

Chłodnica-nagrzewnica wodna kanałowa przeznaczona jest do chłodzenia i ogrzewania powietrza w instalacjach wentylacyjnych, wentylacji mechanicznej i rekuperacji. Urządzenie wyposażone jest w wentylator EC, który zapewnia wymuszony przepływ powietrza przez wymiennik.

Czynnikiem odpowiedzialnym za przekazywanie ciepła lub chłodu jest woda, a urządzenie może być stosowane w instalacjach klimatyzacji opartych na wodzie lodowej.

Obudowa wykonana jest z blachy stalowej alumocynk, natomiast wężownica i rury przyłączeniowe wykonane są z miedzi, a lamele wymiennika z aluminium.

Chłodnica-nagrzewnica posiada pokrywę serwisową, która umożliwia kontrolę i czyszczenie wymiennika. Wyposażona jest również w odpływ skroplin, umożliwiający odprowadzanie kondensatu powstającego podczas chłodzenia powietrza.

Urządzenie posiada dwa króćce do podłączenia wody lodowej o średnicy 22 mm. Wersja prawa przeznaczona jest do instalacji, w których powietrze przepływa z prawej strony na lewą.

Parametry chłodnicy-nagrzewnicy

• średnica kanału: 200 mm
• średnica króćców wodnych: 22 mm
• maksymalna temperatura pracy: +90°C
• minimalna temperatura pracy: +4°C
• maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• czynnik: woda
• obudowa: stal alumocynk
• wężownica: miedź
• rury przyłączeniowe: miedź
• lamele wymiennika: aluminium
• odpływ skroplin: tak
• pokrywa serwisowa: tak
• kierunek przepływu powietrza: prawa → lewa

Parametry wentylatora EC

• maksymalna wydajność: 1100 m³/h
• moc wentylatora: 170 W
• zakres regulacji mocy: 35–170 W
• napięcie zasilania: 230 V
• częstotliwość: 50 Hz
• sterowanie wydajnością: 2–10 V
• typ silnika: EC
• stopień ochrony: IP20

Wydajność:

Punkt pracy producenta: przy przepływie powietrza 1500 m³/h chłodnica osiąga moc 7,6 kW, obniżając temperaturę powietrza z 32°C do 20,4°C, przy temperaturze wody 7→12°C oraz spadku ciśnienia powietrza 128 Pa.
