Miernik ozonu, kontroler MSMR-16

CENTRALA SYSTEMU MONITOROWANIA OZONU +GŁOWICA POMIAROWA

FIRMY ALTERSA

Praca -źródło przetwarzania powietrze

Zawiera:

-centrala sterująca MSMR-16 1

-głowica pomiarowa GDX-70



Głowice przystosowane są do współpracy z dedykowanymi centralami pomiarowymi lub detekcyjnymi produkcji ALTER SA (np. MSMR-16).

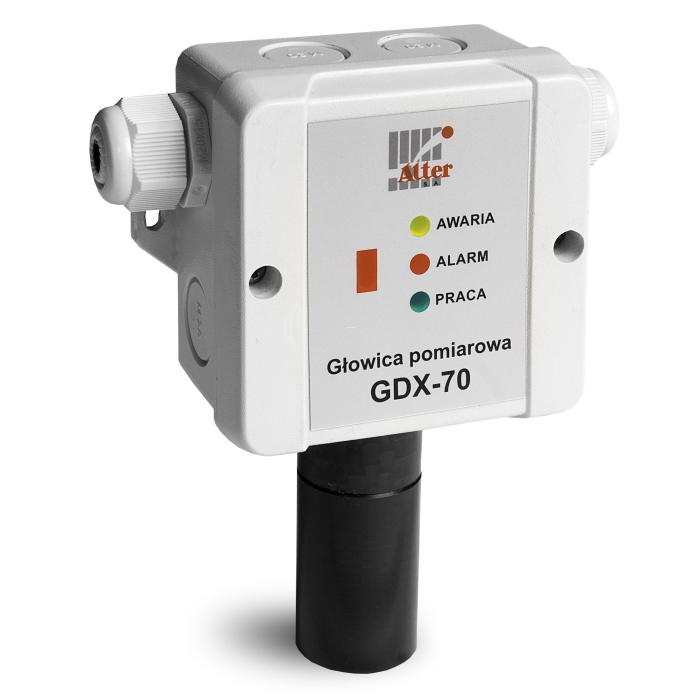

Głowice pomiarowe GDX-70 służą do wykrywania i pomiaru  stężenia gazów i do przekazania tej informacji do jednostki nadrzędnej (centrali pomiarowej lub detekcyjnej). Głowice posiadają także lokalną sygnalizację w postaci diod LED.

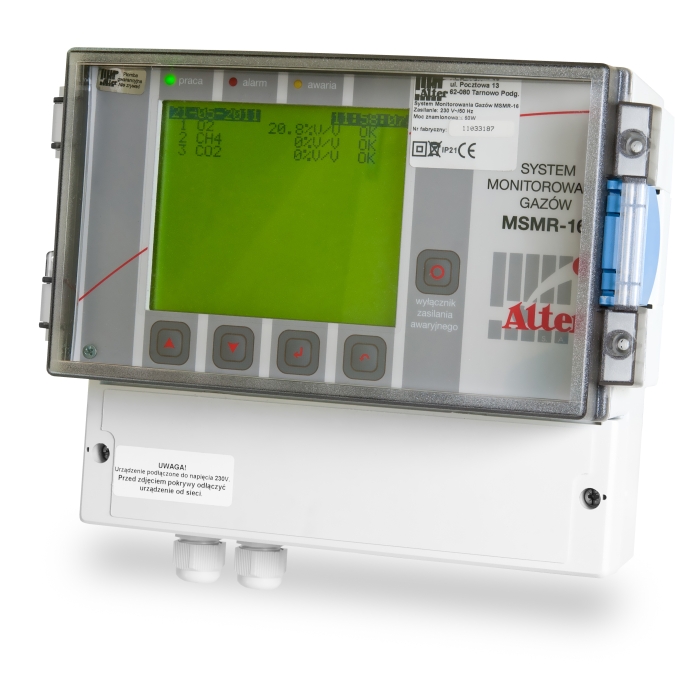

Centrala MSMR-16

System Monitorowania OZONU MSMRR-16 przeznaczony jest do niezależnego pomiaru gazów z maksymalnie 16 głowic pomiarowych. Odczyt wszystkich parametrów pomiaru (nazwa mierzonego medium, aktualna wartość stężenia, jednostka pomiarowa, stany alarmowe i awaryjne, itp.) jest możliwy na wyświetlaczu LCD. Dodatkowo możliwy jest odczyt wartości średnich, maksymalnych i minimalnych z ostatnich 15 minut oraz 8 godzin pracy systemu.

Poza pomiarem stężenia gazów system wykrywa także przekroczenia ustalonych progów alarmowych dla każdego z mierzonych mediów. Przekroczenie progów alarmowych jest sygnalizowane optycznie i akustycznie. Centrala posiada możliwość ustawienia dwóch niezależnych progów alarmowych dla każdego kanału pomiarowego. Centrala posiada także dwie niezależne pamięci. Jedną do zapisywania wartości cząstkowych z pomiarów (interwał zapisu ustawialny) oraz drugą do zapisywania wystąpień sytuacji alarmowych (przekroczenia progów, awarie głowic, itp.). W obu pamięciach dane zapisywane są z aktualną datą i godziną ich wystąpienia. Odczyt pamięci możliwy jest przez łącze RS-485 za pomocą komputera. Centrala wyposażona jest w układ czterech konfigurowalnych wyjść przekaźnikowych, służących do sterowania urządzeniami wykonawczymi na podstawie stanów alarmowych i awaryjnych.

Podstawowymi elementami systemu są:

• Centrala pomiarowo-sterująca typ MSMR-16

• Głowice pomiarowe typu MGX-70 lub GDX-70

Dodatkowymi elementami systemu mogą być:

• Zewnętrzny sygnalizator akustyczno-optyczny

• Urządzenia peryferyjne sterowane z wyjść przekaźnikowych centrali

• Inne centrale MSMR-16 oraz komputer PC podłączane do łącza RS-485

Podstawowe parametry techniczne centrali MSMR-16

* Głowice pomiarowo-detekcyjne zasilane są falą prostokątną o f=50Hz. Napięcie zasilające zmienia się w przedziałach 0V i 30V.
