System antyzamrożeniowy AF1 do pomp ciepła

System antyzamrożeniowy AF1 do pomp ciepła typu monoblok.




System stanowi kompletny zestaw służący do awaryjnego wymuszania obiegu wody w układzie pompy ciepła typu monoblok. Umożliwia ochronę przed zamarzaniem wody  spowodowaną np. przerwą w dostawie prądu. Sterownik automatycznie uruchamia dołączoną do zestawu  pompę, która pracuje według zaprogramowanego schematu skracając okresy miedzy poszczególnymi cyklami w zależności od zmierzonej temperatury wody - wymuszając obieg wody przez pompę ciepła. System uwzględnia także pomiar temperatury powietrza zewnętrznego, w celu oceny konieczności działania w trybie ochrony przeciwzamrożeniowej.

Funkcjonalność:

• ochrona przeciwzamrożeniowa skraplacza pompy ciepła za pomocą pompy bypassu,
• maksymalnie długi czas pracy dzięki uzależnieniu możliwości załączenia pompy bypassu od temperatury zewnętrznej
• sygnalizacja świetlna i akustyczna stanów alarmowych
• test antyzwarciowy
• kontrola ładowania akumulatora
• wewnętrzny test sprawności
• integracja z systemem C14 (możliwość monitorowania stanu na wyświetlaczu lub online za pomocą dodatkowego modułu wifi)

Prawidłowy montaż i eksploatacja są warunkami poprawnej pracy urządzenia.

• Zestaw może być instalowany wyłącznie przez osobę wykwalifikowaną.
• Urządzenie elektryczne pod napięciem. Przed dokonaniem jakichkolwiek czynności związanych z zasilaniem (podłączanie przewodów, instalacja urządzenia itd.) należy upewnić się, że urządzenie nie jest podłączone do sieci.
• Urządzenie nie jest przeznaczone do obsługi przez dzieci.
• Urządzenie nie może być wykorzystywane niezgodnie z przeznaczeniem.
• Wyładowania atmosferyczne mogą uszkodzić sterownik i zasilacz, dlatego w czasie burzy należy wyłączyć go z sieci poprzez wyjęcie wtyczki sieciowej z gniazda.
• Z uwagi na charakter urządzenia oraz bezpieczeństwo użytkowania należy regularnie sprawdzać stan techniczny urządzenia.

Prawidłowe ustawienie bypassu:



Sposób montażu:

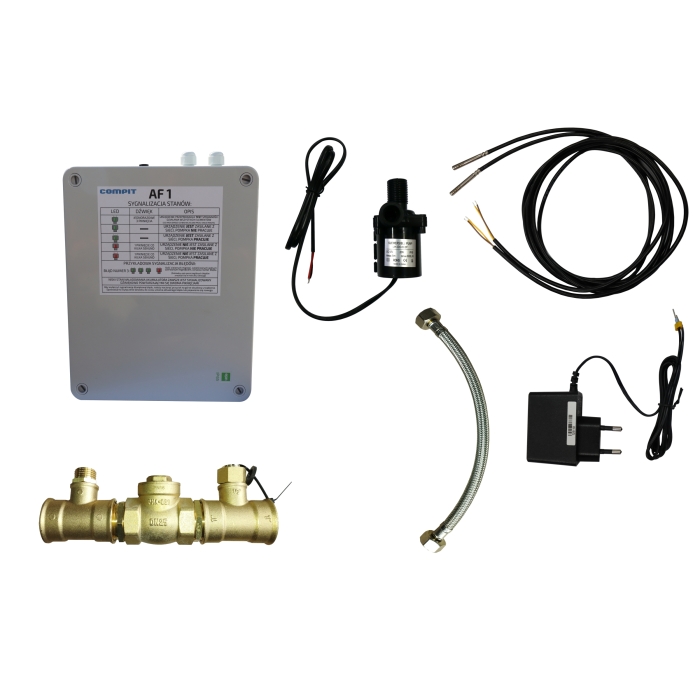

Skład zestawu:

• moduł sterujący
• czujniki temperatury zewnętrznej i temperatury wody wylotowej
• akumulator
• zasilacz impulsowy do ładowania akumulatora
• pompa obiegowa
• zestaw kształtek do montażu bypassu pompy
• kołki mocujące
• instrukcja obsługi
