Nowość

Moduł rozszerzeń E1

Koszt wysyłki: od 0,00 zł

Stan produktu: Nowy

Cena: 119,00 zł

Ilość:
-+
szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu

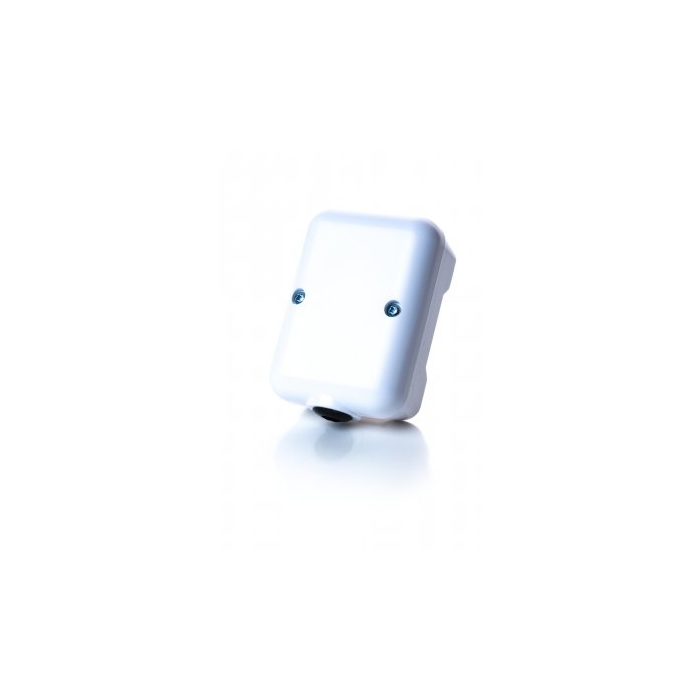

Moduł rozszerzeń E1

alt

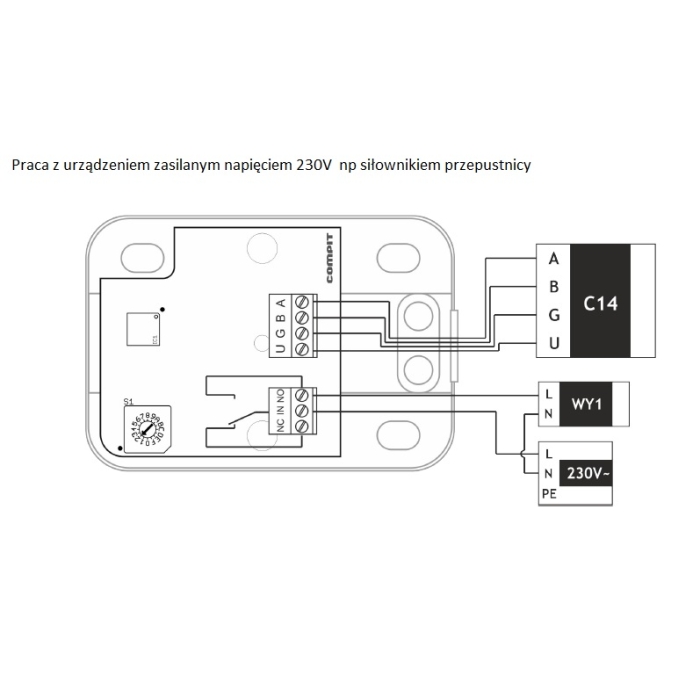

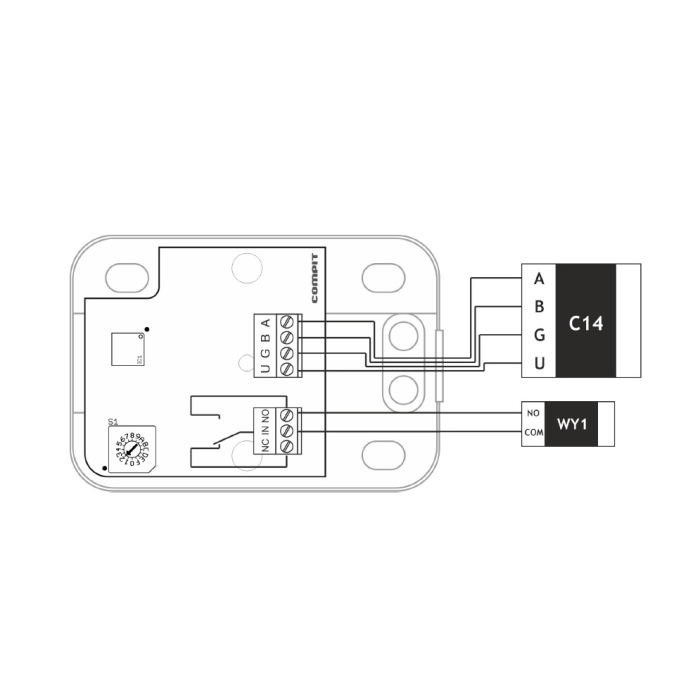

Moduł E1 jest dodatkowym modułem umożliwiającym połączenie możliwości paneli sterujących Nano Color lub Nano One z urządzeniami nie obsługującymi protokołu C14. Moduł może imitować termostat zwierny w piecach węglowych, gazowych, elektrycznych oraz pompach ciepła, a także załączać zasilanie pomp, wentylatorów itp. Moduł ma możliwość przechwytywania informacji od czujników dzięki czemu może służyć rozwojowi systemu o dodatkowe reakcje na czynniki środowiskowe takie jak wilgotność powietrza, stężenie CO2 i stężenia pyłów Moduł odczytuje informacje wymieniane między urządzeniami w sieci C14 i załącza przekaźnik, odpowiednio do otrzymanej informacji z Nano Color lub Nano One .


alt


alt
alt

2. Montaż

Prace przyłączeniowe i montaż powinny być wykonane wyłącznie przez osoby z odpowiednimi kwalifikacjami i uprawnieniami, zgodnie z obowiązującymi przepisami i normami. Wszelkie prace przyłączeniowe mogą odbywać się tylko przy odłączonym napięciu zasilania – przed montażem należy upewnić się, że przewody elektryczne nie są pod napięciem.

alt

2.2. Zasilanie
Moduł należy zasilić napięciem stałym o napięciu z przedziału 8,5-24 V. E1 może być zasilany
z modułów AERO3, AERO4, AERO5, E10, E17, E19.2 lub E28. Przewody przyłączeniowe należy
poprowadzić w taki sposób, aby nie stykały się z powierzchniami o temperaturze przekraczającej
ich nominalną temperaturę pracy. Końcówki żył przewodów należy zabezpieczyć tulejkami
zaciskowymi. Zaciski śrubowe regulatora umożliwiają podłączenie przewodu o przekroju
maksymalnym 1,5mm².



3. Podłączenie do sieci  C14

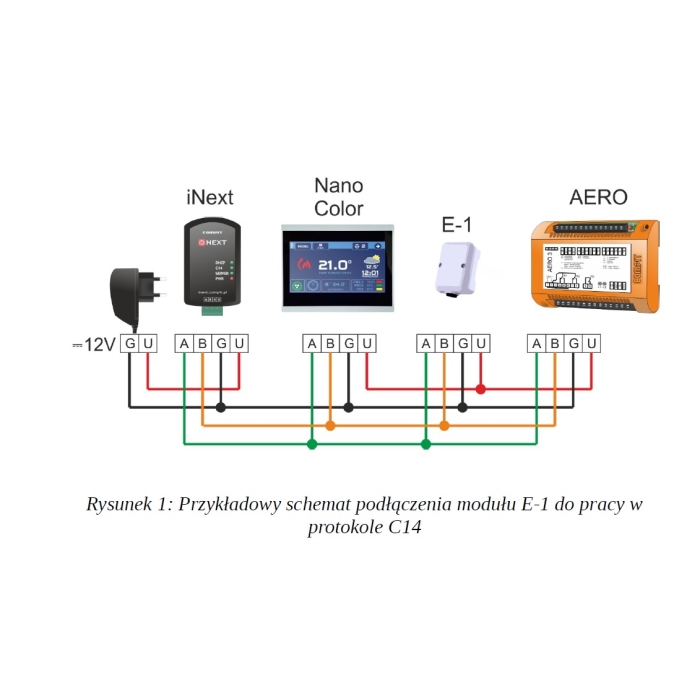

Moduł należy podłączyć za pomocą przewodu o przekroju żyły minimum 0,5mm2 zgodnie z
poniższym, przykładowym schematem. Minimalna odległość między przewodami łączącymi czujnik
z innymi elementami sieci komunikującymi się interfejsem RS-485 a równolegle biegnącymi przewodami
pod napięciem ~230V wynosi co najmniej 30 cm. Mniejsza odległość może powodować zakłócenia
komunikacji lub uszkodzenie urządzenia.


alt
